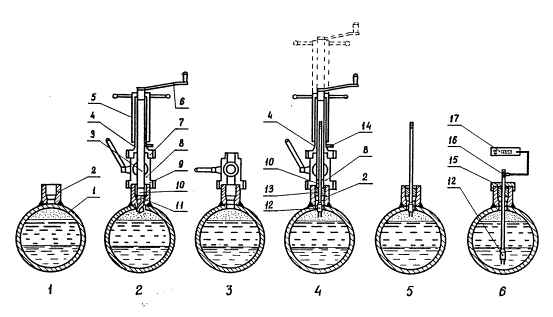

Порядок работы с устройством установки узлов контроля




  1. На трубопровод 1 наваривают монтажный патрубок 2
  2. На монтажный патрубок при помощи накидных гаек 7 и 9 последовательно закрепляют шаровой кран 8 и Устройство с установленным в захвате 10 сверлом 11. Вращая рукоятку 6 полого штока 3 и осуществляя подачу сверла вращением нажимного стакана 5, проводят сверление стенки трубопровода. Убирают сверло 11 в полость корпуса 4 и закрывают шаровой кран.
  3. Снимают устройство с шарового крана.
  4. Заменяют в захвате 10 сверло на байонетную пробку 13 с электрохимическим датчиком 12. Закрепляют устройство на шаровом кране 8 и, открыв кран, пропускают через него байонетную пробку и вводят ее в монтажный патрубок 2. Сливают жидкость из внутренней полости корпуса 4 через контрольный вентиль 14.
  5. Снимают устройство и шаровой кран с монтажного патрубка.
  6. Опускают датчик в трубопровод до необходимого уровня и закрепляют его в этом положении крышкой 15 с цанговым зажимом. Штепсельный разъем 16 служит для подключения коррозиметра "Моникор" 17 к электрохимическому датчику 12.
