Программа Экстра версия 7.0

    Применение программы "Экстра" позволит:
  • Создать современную систему учета, отчетности и анализа трубопроводного фонда,
  • Получить наглядное представление о гидродинамике и коррозионной агрессивности потоков рабочих сред - как в численном табличном виде, так и графически на схеме трубопроводной сети,
  • Найти "слабые звенья", от которых зависит безаварийная работа системы трубопроводов, а также разработать и обосновать план неотложных мер по поддержанию ее высокой эксплуатационной надежности.

    Программа используется технологическими отделами, службами защиты от коррозии, отделами технического надзора, отделами главного механика, а также экологическими и прочими службами. Таким образом, программа объединяет работу всех служб, связанных с эксплуатацией трубопроводов, позволяя с легкостью обмениваться оперативной информацией.

    От накопительных систем для проведения компьютерного учета трубопроводного фонда, настоящий продукт отличается достаточно большими аналитическими возможностями. Использованные в программе методики расчетов основаны на материалах, полученных в результате научно-исследовательской деятельности ООО НПФ "Акрус-М" и других научно-исследовательских организаций, а также на апробированных литературных данных и отраслевых РД.

    В программе учтены многие пожелания нефтегазодобывающих предприятий Поволжья и Западной Сибири. Программа поставляется в сетевом варианте, основанном на базе архитектуры клиент-сервер (с использованием СУБД Oracle), при которой разобщенные территориально пользователи работают одновременно с единой для всех Базой Данных. Применение одной Базы Данных (БД) для всего предприятия позволит свести воедино всю информацию по трубопроводам, получаемую специалистами разного профиля на местах. В Базе Данных вводится информация, необходимая для:
  • проведения паспортизации трубопроводов,
  • анализа текущего состояния трубопроводного фонда,
  • анализа аварийности трубопроводного фонда,
  • защищенности ингибиторами коррозии,
  • контроля коррозии,
  • различных диагностических обследований.
Программа позволяет по введенным учетным данным отображать на экране технологическую трубопроводную сеть и ее элементы, в том числе и расчетные, с привязкой к местности.

    Расчетные модули программы дают широкие возможности для проведения большой аналитической работы с введенными данными, а именно:
  • гидравлические расчеты трехфазных нефтяных эмульсий одновременно по всему месторождению (в т.ч. с закольцованными участками) по 2-м независимым методикам,
  • определение структур газожидкостного потока с использованием диаграммы Бейкера,
  • расчеты прогнозных скоростей коррозии и коррозионно-опасных зон по 6-и российским методикам и по 2-м, рекомендуемым Американским нефтяным институтом (API),
  • расчеты концентрации ингибиторов коррозии на всех объектах трубопроводной сети
  • первичная статистическая обработка данных по проведенной диагностике.
В общей сложности в программе реализована 21 методика расчетов.

    Программа предназначена для работы в среде Windows-95/98/NT4.0/2000. В программе предусмотрена контекстная информационная поддержка с описанием всех методик, используемых в расчетах.

    По вашей заявке мы можем организовать презентацию программного продукта "Экстра".
Возможности программы

Программа позволяет вести работу в следующих направлениях:
  1. Компьютерная паспортизация трубопроводов по РД 39-132-94 с автоматическим формированием всех требуемых отчетов (всего 18 шт., включая схему трубопровода). Дополнительные отчеты:
    • Акт расследования некатегорийного отказа",

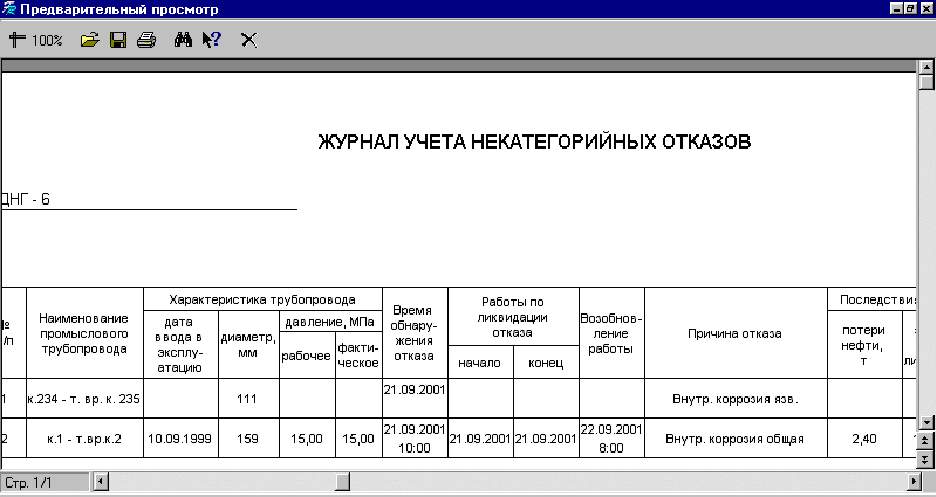

    • Журнал учета некатегорийных отказов",

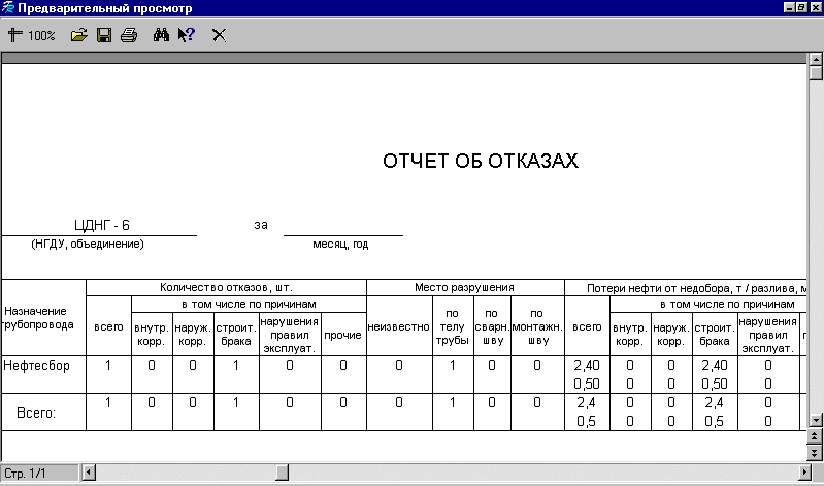

    • Отчет об отказах в системе сбора нефти и ППД" по формам приложений 15, 16, 17 РД 39-132-94.

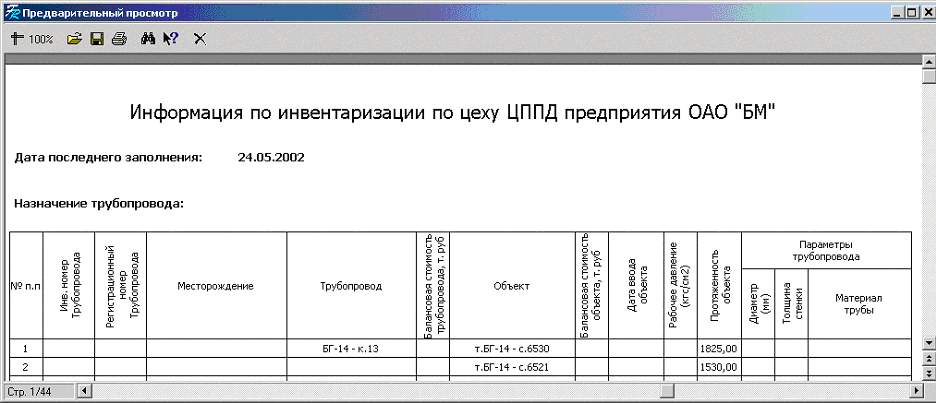

    • отчеты по инвентаризации трубопроводного фонда,
    • отчеты по возрастному составу трубопроводного фонда,
    • отчет по План-графику ревизий
    • отчет по "мертвым" остаткам нефти в трубопроводах. и многие другие
    В отчетах распечатываются отсканированные копии документов и графические файлы трубопроводных схем, сохраняющиеся в Базе Данных с привязкой к своим трубопроводам.

  2. Учет характеристик трубопровода:
    • категории участков,
    • технологические и геометрические характеристики,
    • положение на местности и рельеф,
    • переходы,
    • применяемые материалы и детали,
    • электрохимическая защита,
    • принадлежность земель и др.

  3. Учет аварийности, ремонтов, обследований.

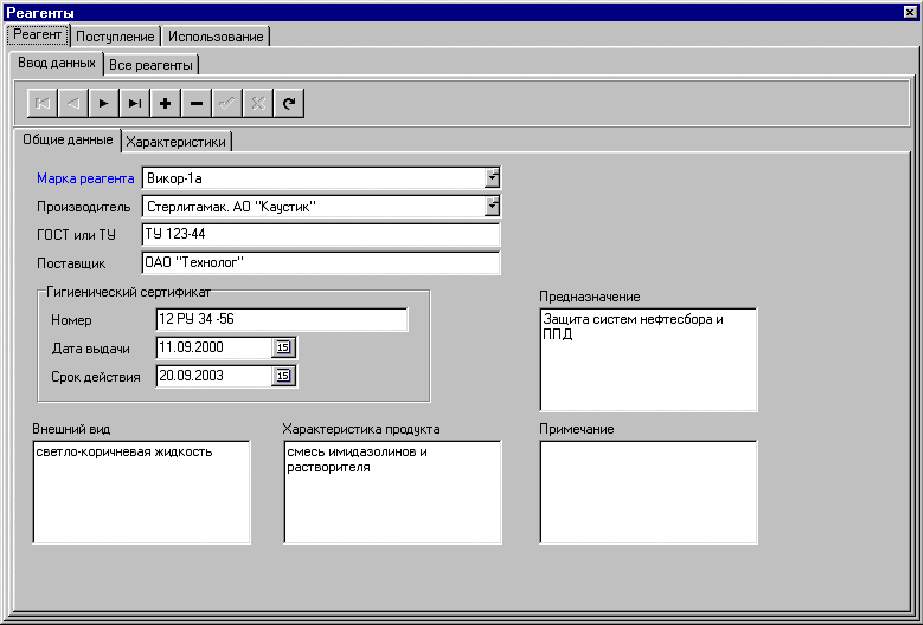

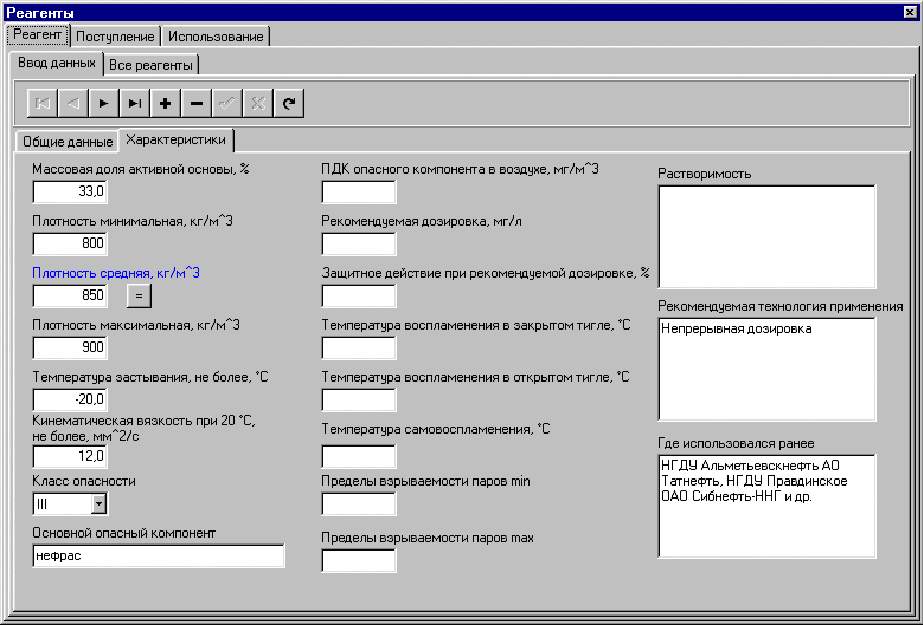

  4. Учет поступления и расхода реагентов, применяемых при эксплуатации трубопроводов.
  5. Учет и анализ влияния химических обработок скважин на эксплуатацию трубопроводов.
  6. Анализ структуры трубопроводного фонда за любой выбранный период времени в любой комбинации параметров:
    • по цехам,
    • по назначению трубопроводов,
    • по виду транспортируемой среды,
    • по обводненности транспортируемой среды,
    • по маркам применяемых ингибиторов коррозии,
    • по диаметрам труб,
    • по датам ввода труб,
    • по заводам-производителям труб,
    • по расчетной коррозионной опасности и другим параметрам, выбираемым пользователями

  7. Анализ аварийности оборудования нефтегазодобывающих предприятий:
    • Анализ коррозионного состояния нефтепромысла за любой выбранный период времени в любой комбинации параметров с целью оценки влияния этих факторов на аварийность
      • по аварийности объектов в цехах,
      • по назначению трубопроводов,
      • по виду транспортируемой среды
      • по обводненности транспортируемой среды,
      • по наличию ингибиторной защиты от коррозии,
      • по диаметрам трубопроводов,
      • по датам ввода трубопроводов
    • Отбраковка наиболее коррозионно-опасных трубопроводов на основе выбранных пользователем критериев (в любой комбинации):
      • по количеству аварий на объекте,
      • по удельной частоте аварий в год анализа,
      • по средней удельной частоте аварий за три года анализа

  8. Проведение прямых и обратных гидравлических расчетов водонефтегазового потока (по двум методикам) одновременно по всему месторождению. Расчеты по параллельным и закольцованным участкам систем нефтесбора и ППД.
  9. Определение коррозионно-опасных участков системы нефтесбора (по шести методикам). Определение трубопроводов, подверженных коррозионной эрозии.
  10. Определение прогнозных скоростей коррозии по данным химсостава и гидродинамики потока (по трем методикам).
  11. Определение текущей расчетной концентрации ингибиторов коррозии на каждом из трубопроводов системы нефтесбора при известной расстановке дозирующих устройств и их производительности.
  12. Расчет категорий и отбраковочных размеров трубопроводов по РД 39-132-94.

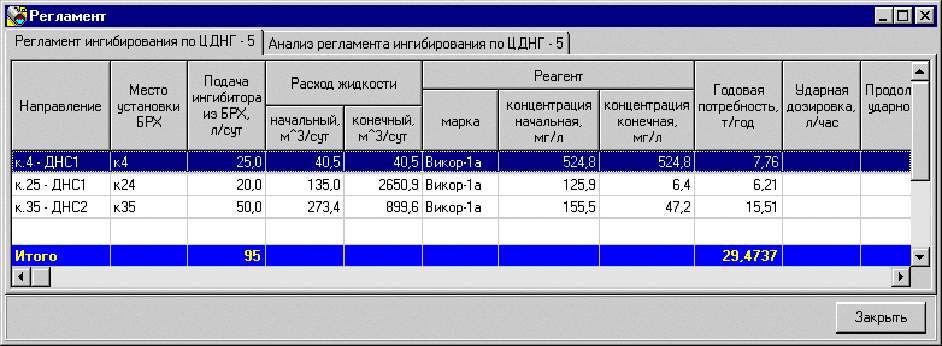

  13. Разработка регламентов ингибирования и их экономический анализ.

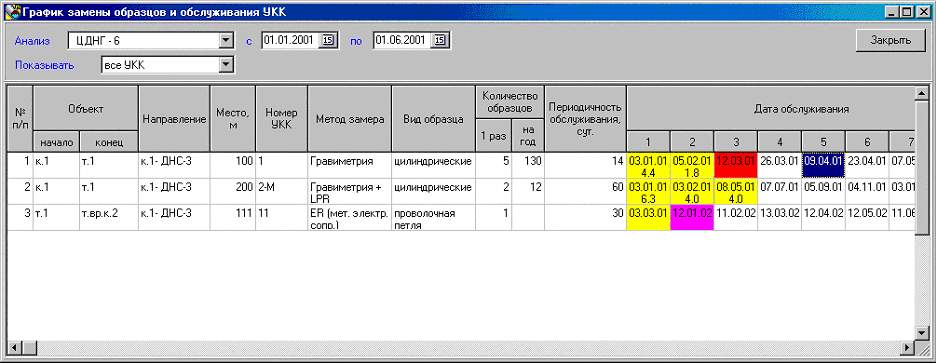

  14. Разработка план-графиков проведения коррозионного мониторинга.
  15. Определение длины участка, необходимой для проведения попутной деэмульсации нефти.
  16. Учет и статистическая обработка данных по узлам контроля коррозии (гравиметрия, профилометрия и электрохимия). Перенос в БД "Экстры" данных с накопителей информации Моникор-2М.

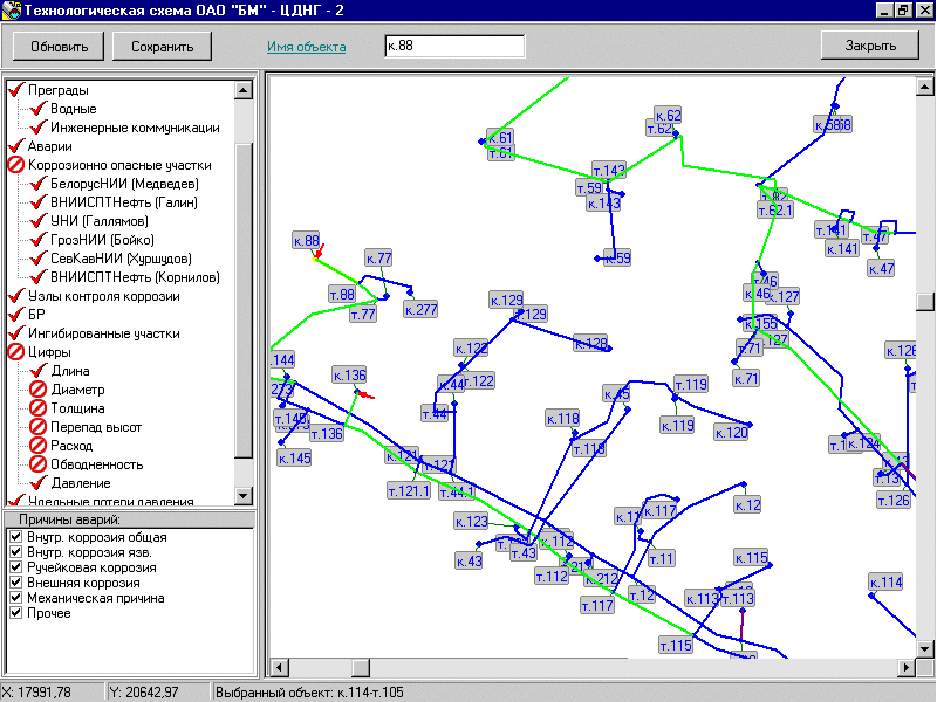

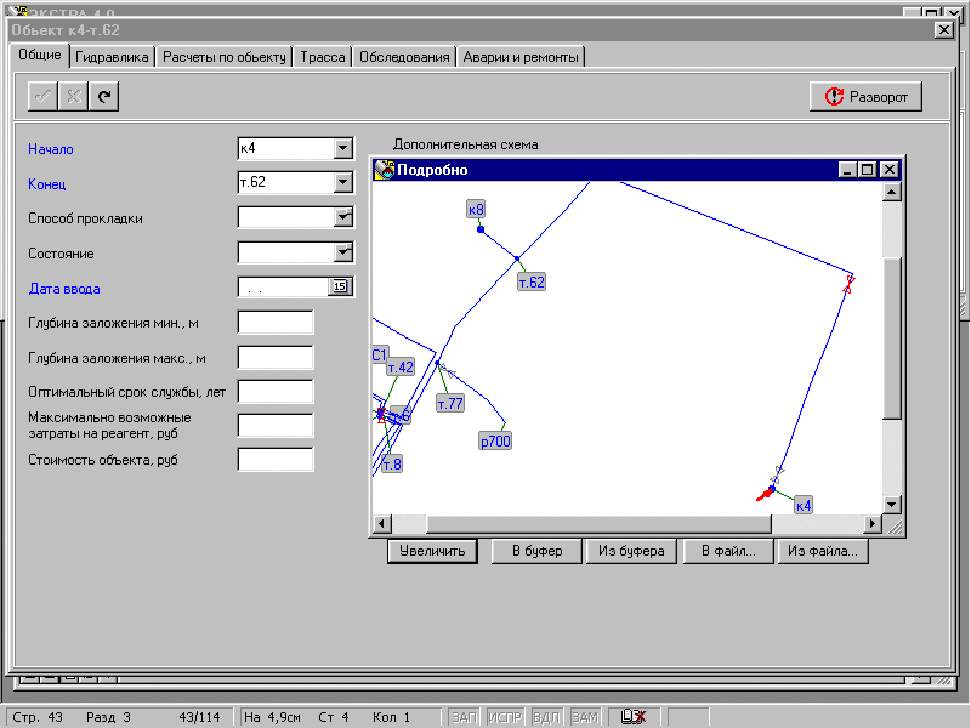

  17. Построение масштабируемой схемы трубопроводной сети и ее характерных элементов по внесенным в БД координатам трубопроводов и указанному расстоянию до элементов. Возможность получения и изменения всей введенной информации по выбранному пользователем на схеме объекту. На графической схеме отображаются по выбору пользователя:
    • Наименования трубопроводов
    • Гидравлические параметры каждого трубопровода: длина, диаметр, толщина стенки, перепад высот, расход, обводненность, давление (по расчету и исходным данным).
    • Коррозионно-опасные участки (по различным методикам расчета).
    • Защищенные ингибитором коррозии участки (по расчету).
    • Участки с повышенными удельными потерями давления (по расчету).
    • Участки с разными скоростями движения
    • Аварии с привязкой к месту возможностью послойного отображения по одной или нескольким причинам.
    • Задвижки (открытые и закрытые отмечаются разными цветами).
    • Узлы контроля коррозии.
    • Дозировочные установки для подачи ингибитора коррозии.
    • Места переходов через инженерные коммуникации и естественные препятствия.
    • При отсутствии стыковки пересекающихся на графической схеме трубопроводов место пересечения автоматически отображается дугой на одном из трубопроводов.

  18. Графическое представление зависимостей:

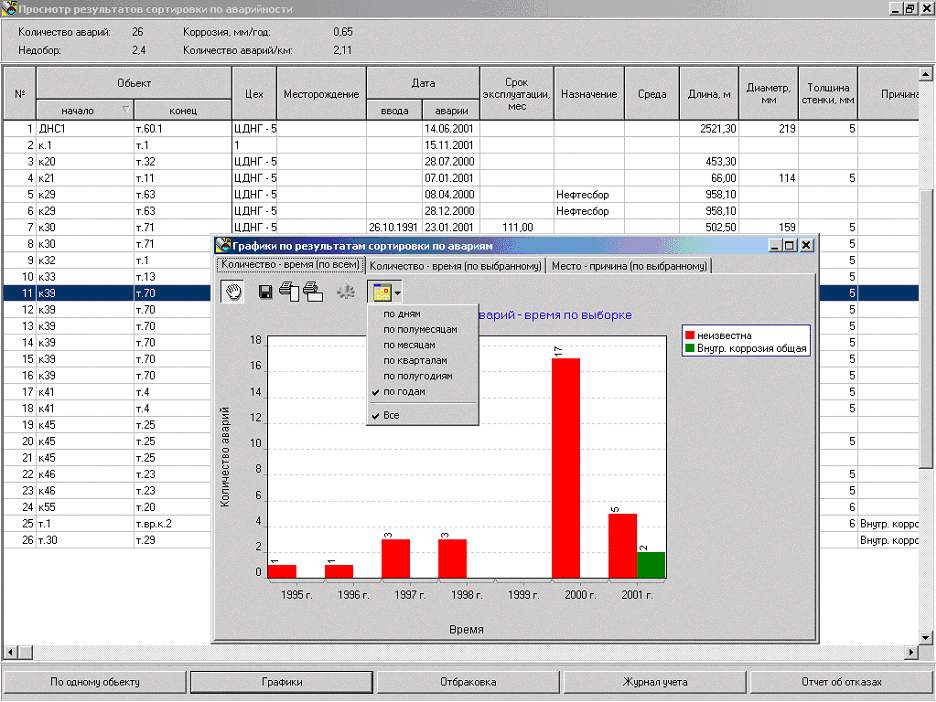

    • "Количество аварий - время" (столбчатая диаграмма с разделением по причинам, с выборочной разбивкой по различным периодам времени)
    • Профиль трассы с отметками аварий (по различным причинам), задвижек, переходов, мест установки узлов контроля коррозии, дат ввода отдельных участков профиля.

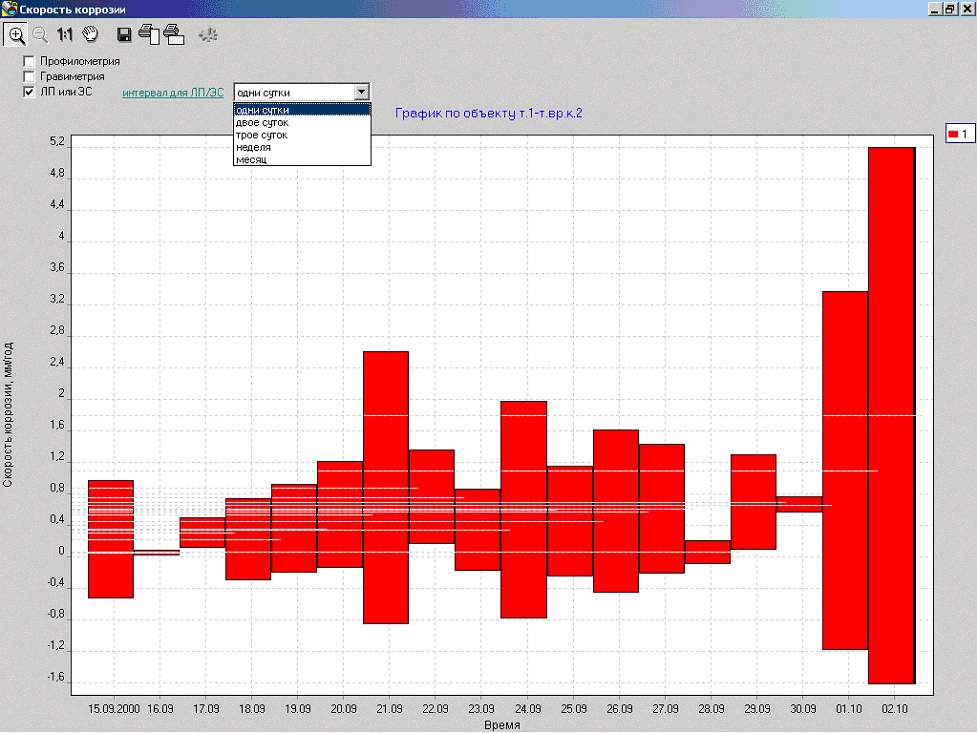

    • Диаграмма "Скорость коррозии по узлам контроля коррозии - время" с указанием средних значений и доверительного интервала.

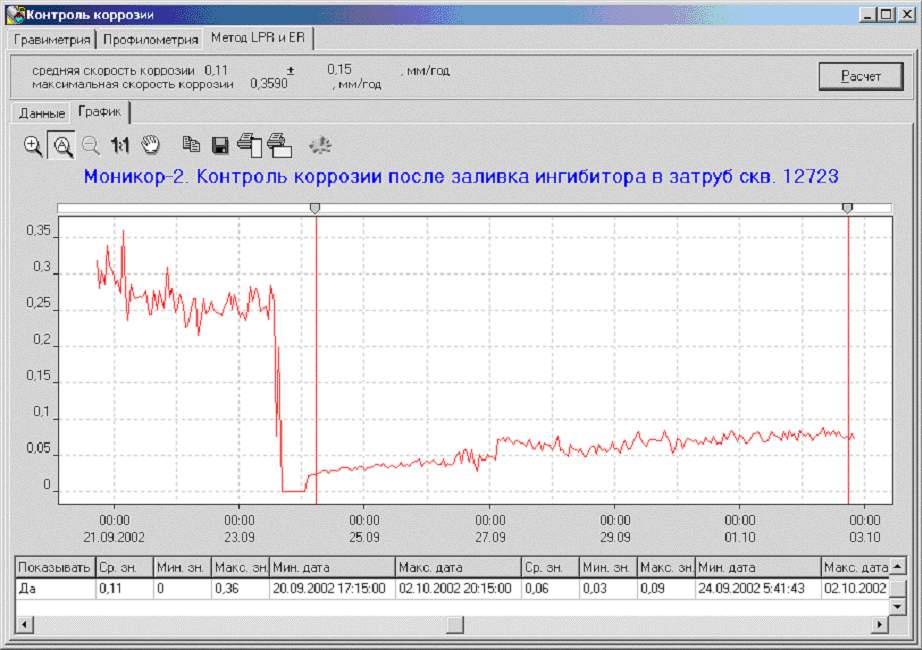

    • Диаграмма "Скорость коррозии по данным коррозиметров - время" (с возможностью определения среднего, максимального, минимального значений и доверительного интервала на любом выбранном отрезке времени)

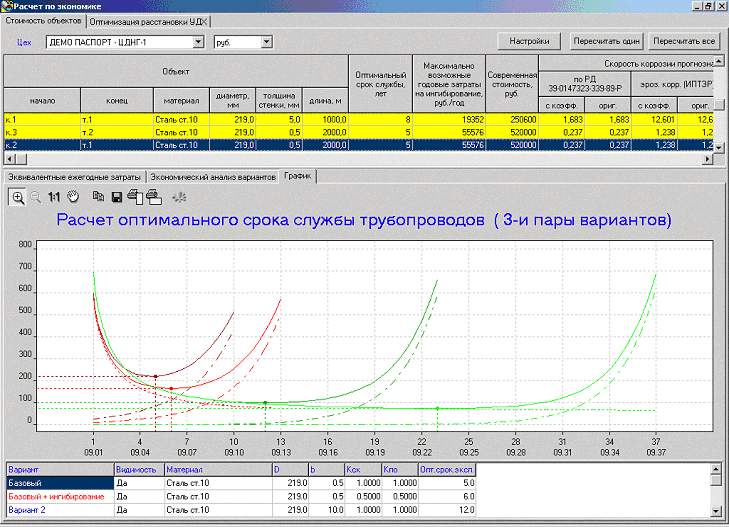

    • График эквивалентных годовых издержек при эксплуатации трубопровода с нахождением оптимального срока до замены по 3-м вариантам (каждый из которых дополнительно рассматривается с ингибированием)
    • Остаточная толщина стенки трубы по результатам толщинометрии
    • и другие графики и диаграммы

  19. Сопоставление информации, накопленной по аварийности, с данными коррозионно-гидравлических расчетов и показаниями диагностического оборудования, в том числе по узлам контроля коррозии.
  20. Проведение экономического расчета эффективности различных вариантов повышения надежности трубопроводов (применение новых материалов, изменение геометрических характеристик трубопровода, применение ингибирования). Расчет экономически обоснованного срока для замены трубопроводов с учетом прогноза аварийности по ретроспективным данным или расчетным зависимостям.
  21. Программный продукт имеет встроенную систему контекстной помощи (help).

Для работы в компьютерных сетях с низкоскоростным каналом разработан модуль репликации, позволяющий синхронизировать Базы Данных по всему предприятию. Сетевая установка программы дополняется модулем Iproxy для автоматического обновления версий программы: Обновление программы на рабочих местах происходит при обновлении базы данных на сервере.
Краткая характеристика расчетного модуля

    Гидравлический расчет производится по методике расчета неустойчивых трехфазных эмульсий, разработанной В.Ф. Медведевым (см. Медведев В.Ф. "Сбор и подготовка неустойчивых эмульсий на промыслах", М. 1987, "Недра"), и методике Корнилова Г.Г. (ИПТЭР), введенной в РД 39-3-1034-84, с учетом теплофизических зависимостей гидравлических параметров (вязкость, плотность и др.).

    Программа позволяет рассчитывать систему нефтесбора с закольцованными участками практически любой сложности. Пользователю не требуется обозначать такие участки, т.к. программа их определяет автоматически перед каждым расчетом. Расчет закольцованных участков производится по методу Лобачева В.Г., дающему высокую сходимость. Расчет выполняется одновременно по всей технологической схеме месторождения от скважин (кустов) до товарного парка с учетом рельефа местности и температуры грунта.

    Для определения коррозионно-опасных участков системы нефтесбора используются методики, разработанные во ВНИИСПТнефть (ИПТЭР), УНИ, ГрозНИИ, БНИ и СевКавНИПИнефти и API.

    Кроме того, программа позволяет производить следующие расчеты:
  1. Расчет максимальной скорости локальной коррозии нефтегазопроводов по данным химсостава воды и гидродинамическим параметрам перекачки по РД 39-0147323-339-89-Р.
  2. Расчет скорости углекислотной коррозии по Ваарду - Мильямсу c учетом потока среды.
  3. Прогнозирование скорости коррозии трубопроводов, приводящей к массовым порывам, для условий Западной Сибири по новой методике ИПТЭР.
  4. Расчет критической скорости потока, вызывающей коррозионную эрозию по ANSI/API RP14-91.
  5. Расчет концентрации ингибиторов коррозии на всех объектах трубопроводной сети при непрерывном вводе со стационарных пунктов подачи.
  6. Расчет длины трубопровода, необходимой для проведения попутной деэмульсации.

    Использование различных методик позволяет на основе статистических данных по аварийности определять наиболее подходящие из них для рассматриваемого месторождения.

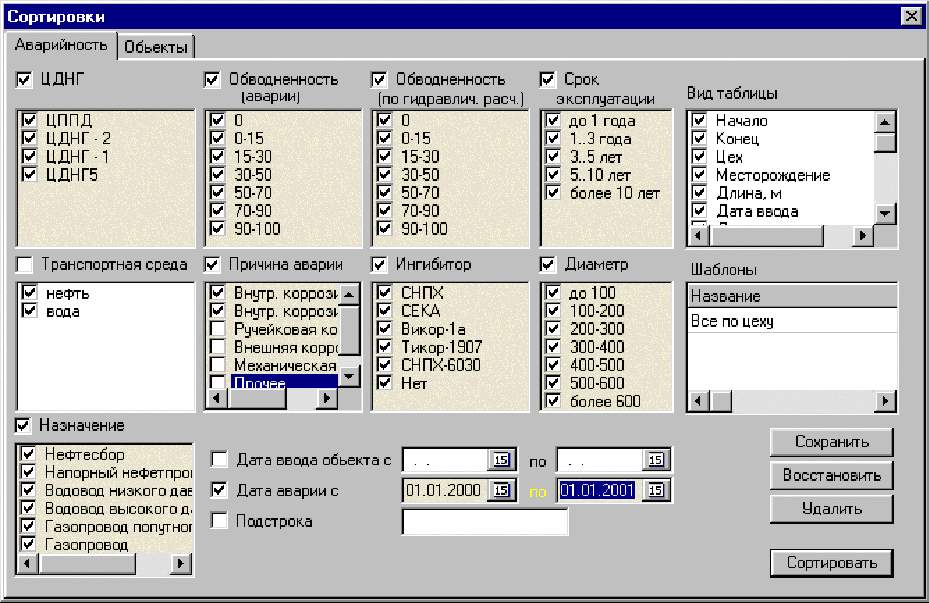

    Вид таблиц по расчетам и анализам аварийности и трубопроводного фонда пользователь определяет самостоятельно. Для этого следует выбрать нужные поля таблиц из представленного в программе списка. Результирующие формы по расчетам представлены 45 показателями, по аварийности и анализу трубопроводного фонда - 22 показателями.

    В результирующих таблицах имеется возможность сортировки данных по любому столбцу. Данные из всех табличных форм могут экспортироваться в MS Excel.

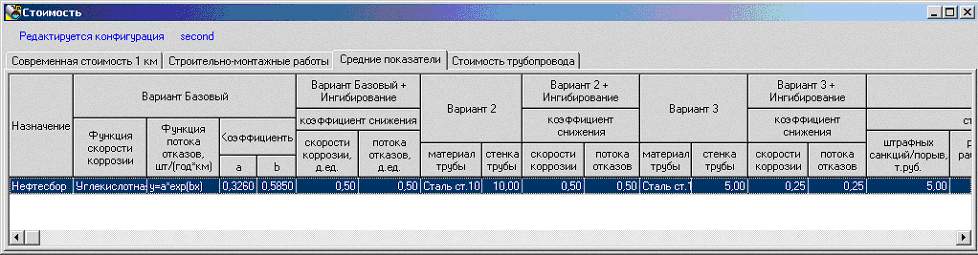

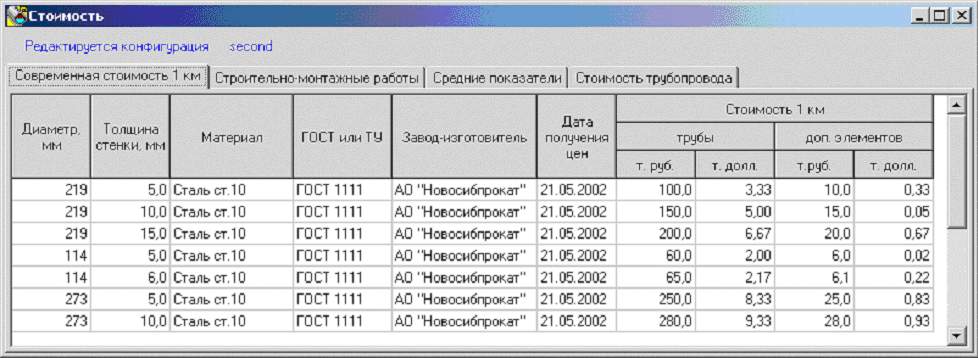

    В программе функционирует блок экономического анализа эффективности различных вариантов повышения надежности трубопроводов (применение новых материалов, изменение геометрических характеристик трубопровода, применение ингибирования). Блок экономического анализа позволяет:
  • производить расчет оптимального срока замен трубопроводов,
  • сравнение различных вариантов на основе прогнозных моделей потоков отказа и скоростей коррозии,
  • технико-экономический расчет оптимальной схемы расстановки дозировочных установок и определения их производительности в разветвленных сетях нефтесбора.
Расчет базируется на современных экономических воззрениях и уникальном подходе к решению экономических задач.

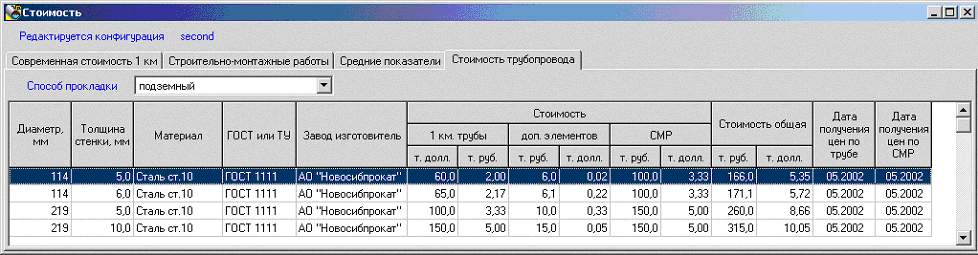

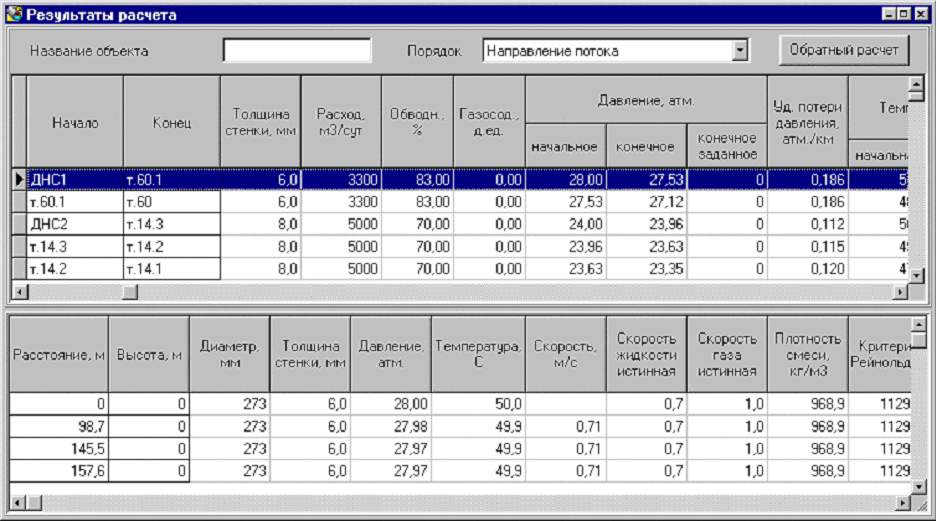

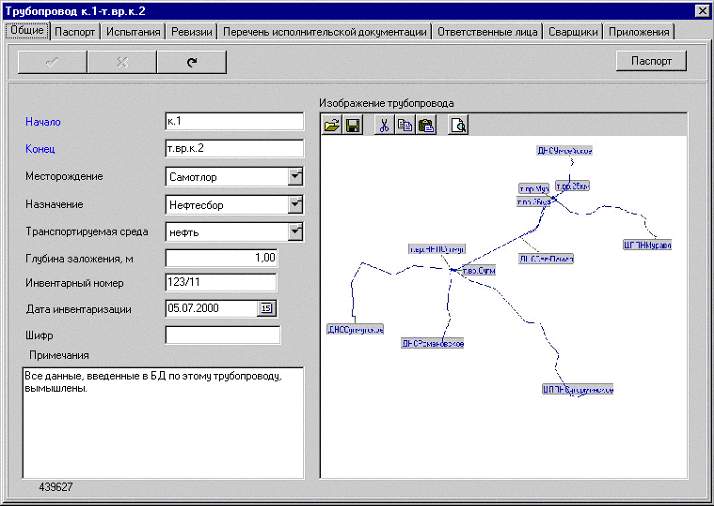

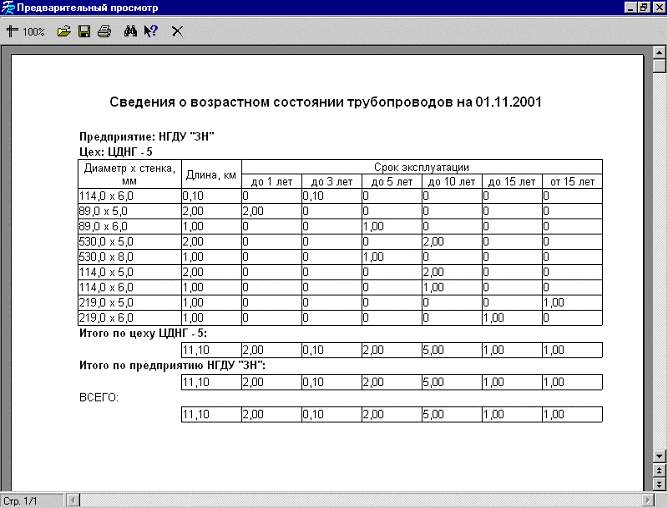

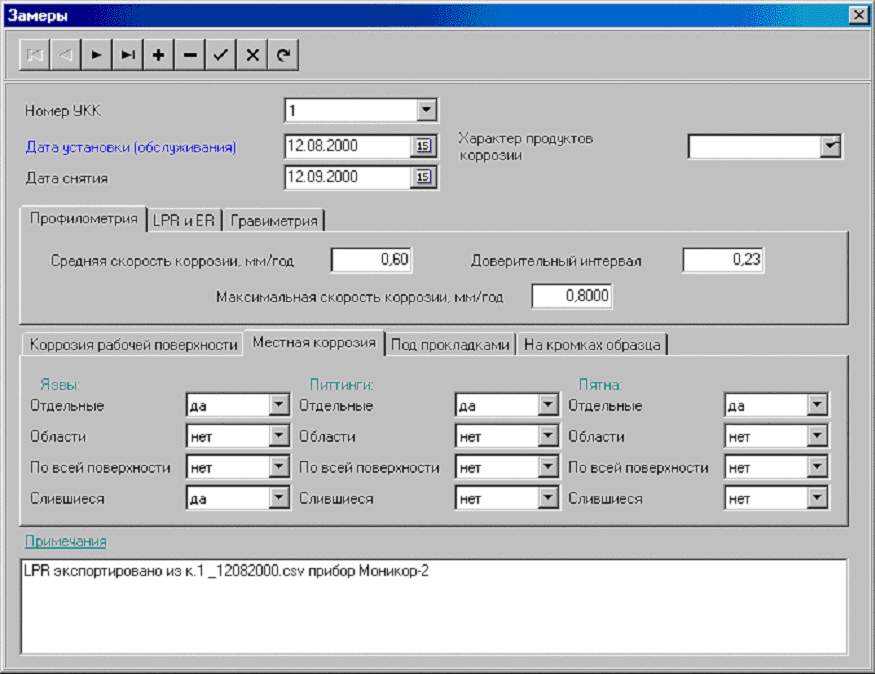

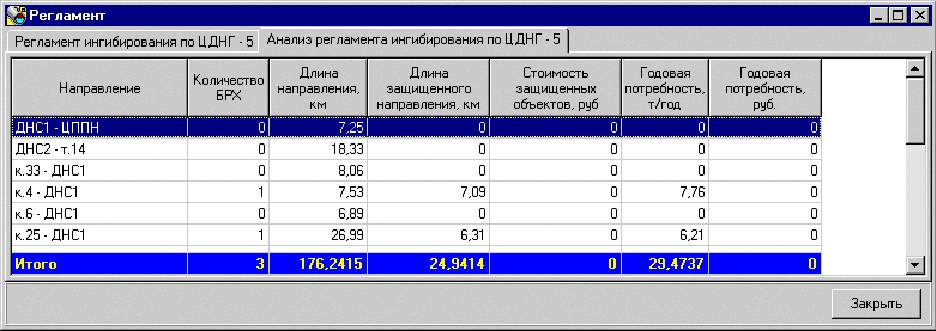

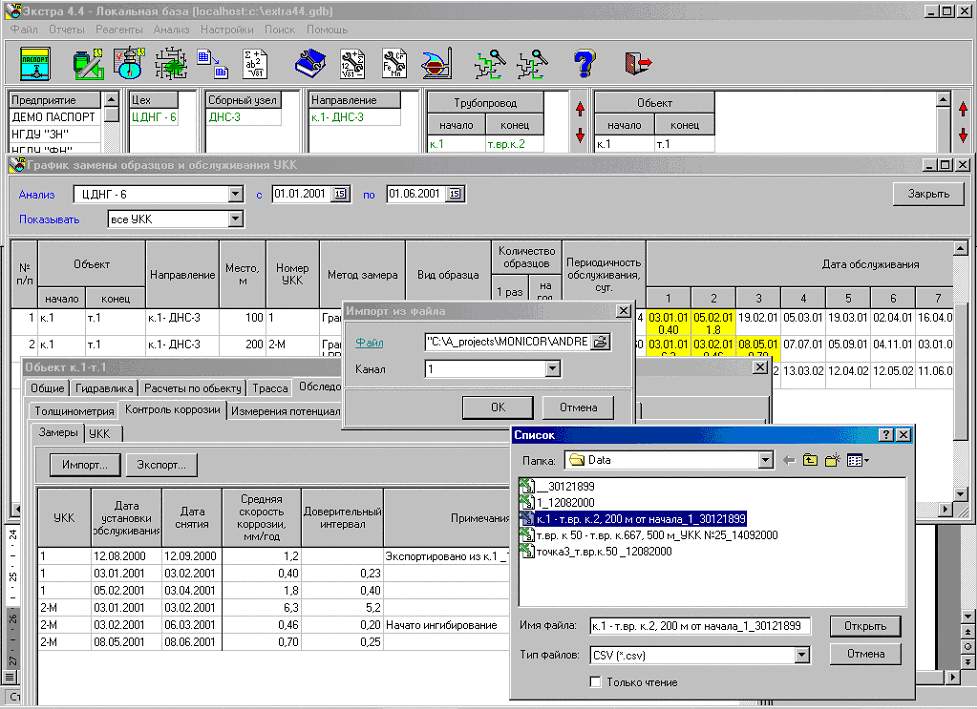

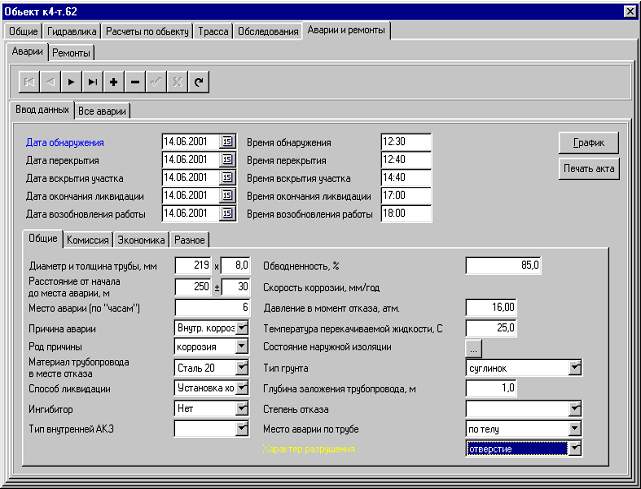

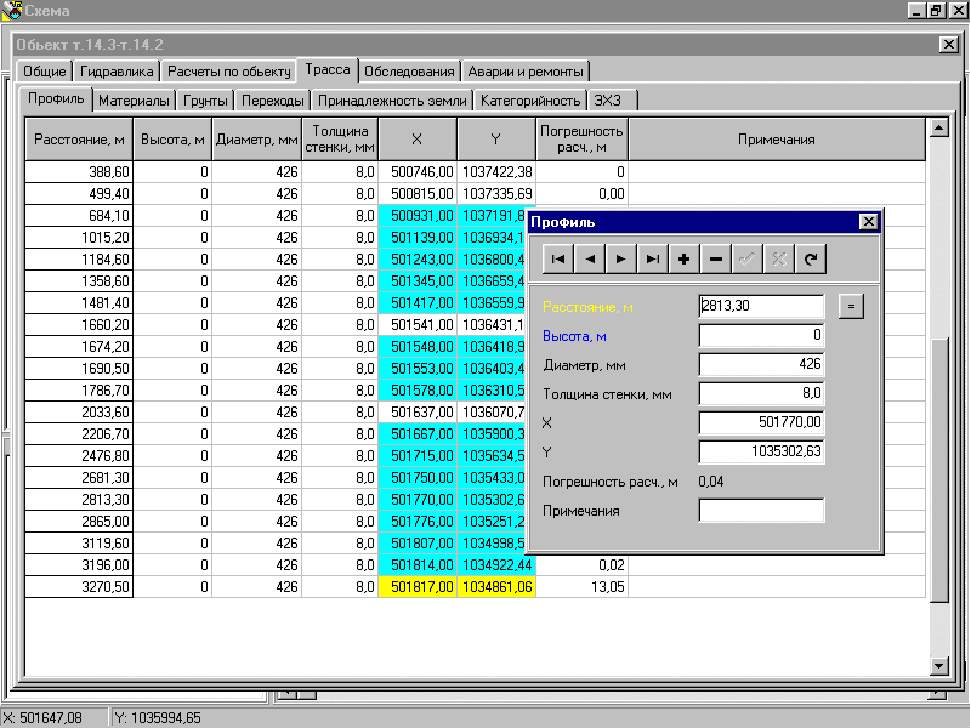

Примеры форм, используемых в программе:

Дополнительная информация.


Клиенты

    Сетевые версии программы были установлены в ОАО "Варьеганнефть", ОАО "Белкамнефть", "ПечорНИПИнефть", ОАО "Роснефть - Пурнефтегаз", в ОАО "Оренбургнефть", ЗАО "Кормако", НГДУ "Комсомольскнефть", "ТНК-Нягань", "Нижневартовское нефтедобывающее предприятие", "Корпорация Югранефть", "Самотлорнефтегаз", "Саратовнефтегаз", ТНК-Нижневартовск", три НГДУ ОАО "Сургутнефтегаз" и др.

    По желанию Заказчика программа может быть дополнена новыми возможностями расчетов и анализов, а также модулями конвертации Базы Данных Заказчика по скважинам в Базу Данных Экстры для обновления исходной информации к технологическим расчетам. Возможно также осуществление прямого соединения (перенос данных) из программ, работающих с промышленными Базами Данных, работающих под управлением серверов типа Oracle, MS SQL и др.
