Узел ввода реагентов «Моникор-УВР-СТ»

    Узел ввода реагентов (УВР) модели «Моникор-УВР-СТ» предназначен для ввода жидких химических реагентов в поток жидкости или газа при давлении рабочей среды до 10,0 МПа.
Узел ввода реагентов устанавливается на действующий трубопровод через шаровой кран с муфтовым соединением Ду 25 или 32 мм.

    Узел применяется для ввода реагентов с использованием систем дозирования, например, БРХ, УДЭ, УДР, УДПХ или дозировочных насосов, способных обеспечить постоянный перепад давления.

    При заказе необходимо указать исполнение инжектора: открытый, щелевой, вертикальный или горизонтальный

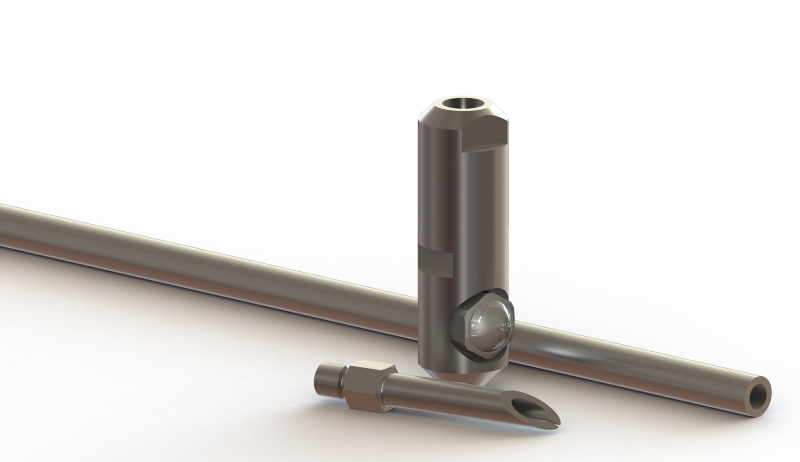

    Инжектор для распыления с косым срезом («игла»). Дисперсность капель реагента обеспечивается его дроблением потоком рабочей среды. Форсунка, модель которой выбирается исходя из требуемого среднего размера капель, по согласованию с производителем. Средний размер капель не зависит от скорости потока рабочей среды, а определяется только параметрами форсунки и производительностью насоса. Как правило, форсунка используется для распыления в газообразную среду, где она наиболее эффективна, а при правильном подборе модели, обеспечивается витание диспергированных капель реагента в потоке газа вплоть до конечного пункта. При работе с форсункой требуется применение дозировочных насосов, способных обеспечить давление на входе в форсунку 20…25 МПа, не менее, и производительность 16 л/час, не менее. Если расчетная подача реагента меньше требуемой производительности форсунки, то реагент необходимо подавать из раствора.
